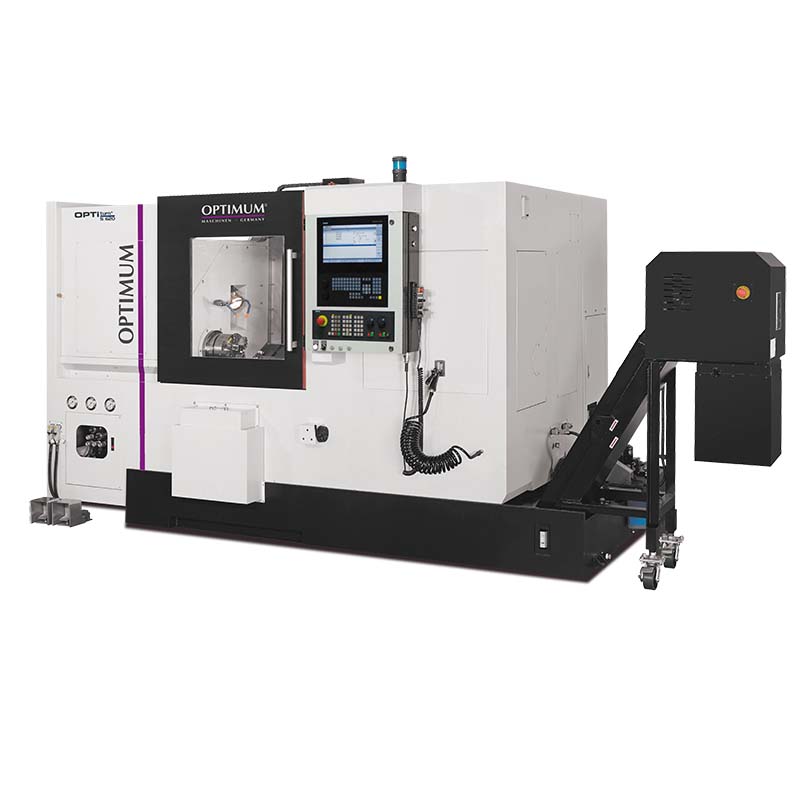

Τόρνος CNC S 620
Έκδοση βαρέως τύπου
Συμπαγής σχεδιασμός
Κρεβάτι 30 ° για ιδιαίτερα μεγάλη διάμετρο μηχανικής κατεργασίας
Εύκολη αφαίρεση γρεζιών

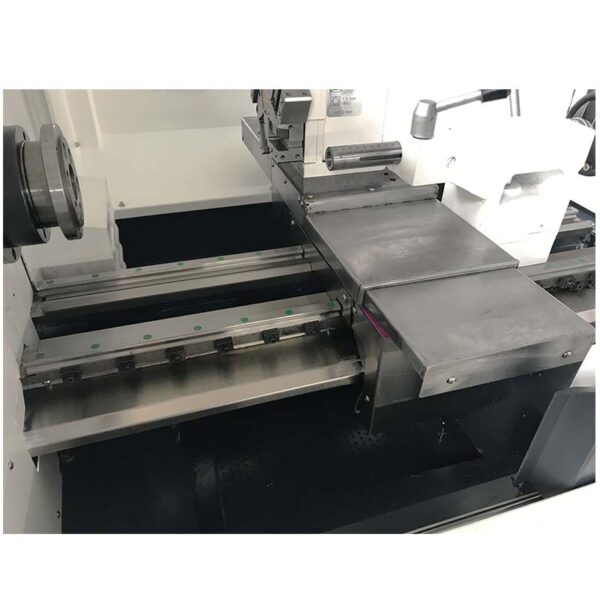

Οι διαστασιακά σταθεροί γραμμικοί οδηγοί εξασφαλίζουν μακρά εξυπηρέτηση χάρη στη μέγιστη στατική και δυναμική ακαμψία
Όλοι οι άξονες με σερβοκινητήρες SIEMENS
Όλοι οι σερβοκινητήρες με ενσωματωμένο κωδικοποιητή για μέγιστη ακρίβεια
Μεταφορέας γρεζιών
Λαμπτήρας εργασίας αλογόνου

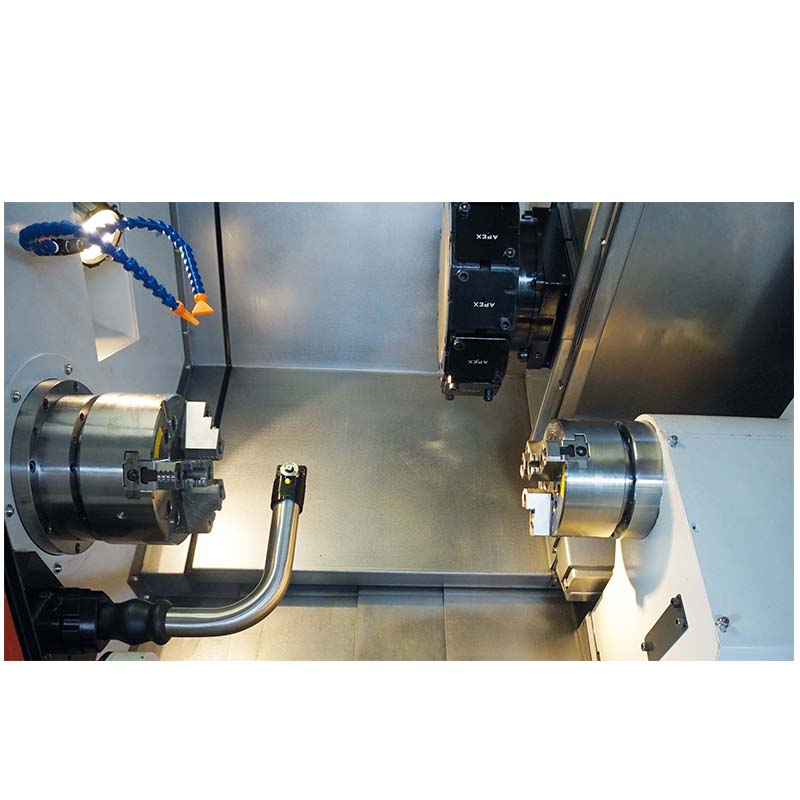

Άξονας C με σύστημα φρένων APEX PT16-16-RB-330 και 12 εργαλεία BMT55
Αυτόματο σύστημα λίπανσης
Υδραυλική μονάδα
Εναλλάκτης θερμότητας για τον πίνακα ελέγχου
Bar feeder interface
EMC (ηλεκτρομαγνητική συμβατότητα)
Τεχνικά χαρακτηριστικά Τόρνος CNC S 620
| Ηλεκτρική σύνδεση | 400V/3pH∼50Hz |
| Συνολικό συνδεδεμένο φορτίο | 20 KVA |
| Λειτουργία κινητήρα S1 | 15 kW |
| Ροπή άξονα | 199.2 Nm |
| Τρύπα άξονα | ∅ 52 mm |
| Ποσότητα δεξαμενής | |
| Αντλία ψυκτικού | |
| Ύψος κέντρου | 140 mm |
| Απόσταση κέντρων | 520 mm |
| Διάμετρος περιστροφής πάνω από το σεπόρτ | Ø 240 mm |
| Διάμετρος περιστροφής πάνω από το κρεβάτι | Ø 650 mm |
| Στροφές άξονα | 4.000 rpm |
| Αριθμός εργαλείων | 12 εργαλεία |
| Επαναλαμβανόμενη ακρίβεια | ± 0,01 mm |
| Ακρίβεια τοποθέτησης | 0,01/300 mm |
| Άξονας Χ | 215 mm |
| Άξονας Ζ | 520 mm |
| Ταχύτητα άξονα Χ | 24.000 mm / λεπτό. |
| Ταχύτητα άξονα Ζ | 24.000 mm / λεπτό. |
| Ροπή άξονα Χ | |
| Ροπή άξονα | |
| Κώνος κεντροφόρεα | |
| Άξονας κεντροφόρεα | |
| Διαδρομή κεντροφόρεα | |
| Διαστάσεις | 3.985 x 3.135 x 1.950 mm |
| Βάρος | 5.000kg |
